怎樣組裝配電箱

配電箱如今是每家每戶都會有一個的了，剛裝修完入住的時候需要接配電箱，或者在水電工程進行中也會涉及到，但是很多人不怎么清楚，不操作也想了解一番，究竟怎樣安裝配電箱呢？配電箱如何接？下面九正家居網就來為大家講解一番，讓自己也多一些認識與了解吧。

　　怎樣安裝配電箱？

　　1、明裝配電箱，配電箱安裝在墻上時，應采用開腳螺栓（脹管螺栓）固定，螺栓長度一般 為埋入深度（75～150mm）、箱底板厚度、螺帽和墊圈的厚度之和，再加上5mm 左右的“出頭余量”。對于較小的配電箱，也可在安裝處預埋好木磚（按配電箱 或配電板四角安裝孔的位置埋設），然后用木螺釘在木磚處固定配電箱或配電板。

　　2、暗裝配電箱，配電箱嵌入墻內安裝，在砌墻時預留孔洞應比配電箱的長和寬各大20mm 左右，預留的深度為配電箱厚度加上洞內壁抹灰的厚度。在圬埋配電箱時，箱體 與墻之間填以混凝土即可把箱體固定住

　　3、配電箱應安裝牢固，橫平豎直，垂直偏差不應大于3mm；暗裝時，配電 箱四周應無空隙，其面板四周邊緣應緊貼墻面，箱體與建筑物、構筑物接觸部分 應涂防腐漆。

　　4、配電箱內裝設的螺旋式熔斷器，其電源線應接在中間觸點的端子上，負荷線應接在螺紋的端子上。這樣，在裝卸熔芯時不會觸電。瓷插式熔斷器應垂直安裝。

　　5、配電箱內的交流、直流或不同電壓等級的電源，應具有明顯的標志。照明配電箱內，應分別設置零線（N 線）和保護零線（PE 線）匯流排， 零線和保護零線應在匯流排上連接，不得絞接，應有編號。

　　6、導線引出面板時，面板線孔應光滑無毛刺，金屬面板應裝設絕緣保護套。金屬殼配電箱外殼必須可靠接地（接零）。

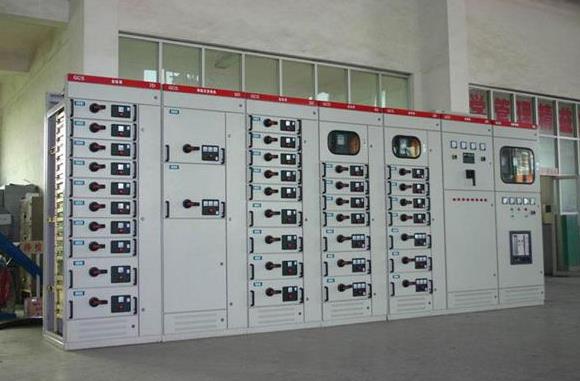

　　配電箱

　　配電箱如何接？

　　1、明裝配電箱，配電箱安裝在墻上時，應采用開腳螺栓（脹管螺栓）固定，螺栓長度一般 為埋入深度（75～150mm）、箱底板厚度、螺帽和墊圈的厚度之和，再加上5mm 左右的“出頭余量”。對于較小的配電箱，也可在安裝處預埋好木磚（按配電箱 或配電板四角安裝孔的位置埋設），然后用木螺釘在木磚處固定配電箱或配電板。

　　2、暗裝配電箱，配電箱嵌入墻內安裝，在砌墻時預留孔洞應比配電箱的長和寬各大20mm 左右，預留的深度為配電箱厚度加上洞內壁抹灰的厚度。在圬埋配電箱時，箱體 與墻之間填以混凝土即可把箱體固定住。配電箱應安裝牢固，橫平豎直，垂直偏差不應大于3mm；暗裝時，配電 箱四周應無空隙，其面板四周邊緣應緊貼墻面，箱體與建筑物、構筑物接觸部分 應涂防腐漆。

3、配電箱內裝設的螺旋式熔斷器，其電源線應接在中間觸點的端子上，負荷線應接在螺紋的端子上。這樣，在裝卸熔芯時不會觸電。瓷插式熔斷器應垂直安裝。配電箱內的交流、直流或不同電壓等級的電源，應具有明顯的標志。照明配電箱內，應分別設置零線（N 線）和保護零線（PE 線）匯流排， 零線和保護零線應在匯流排上連接，不得絞接，應有編號。導線引出面板時，面板線孔應光滑無毛刺，金屬面板應裝設絕緣保護套。金屬殼配電箱外殼必須可靠接地（接零）。

以上就是怎樣安裝配電箱以及配電箱如何接的知識問題講解，相信大家看了以后應該會有更多的認識了吧，內容僅供大家參考，希望能對大家有所幫助。
