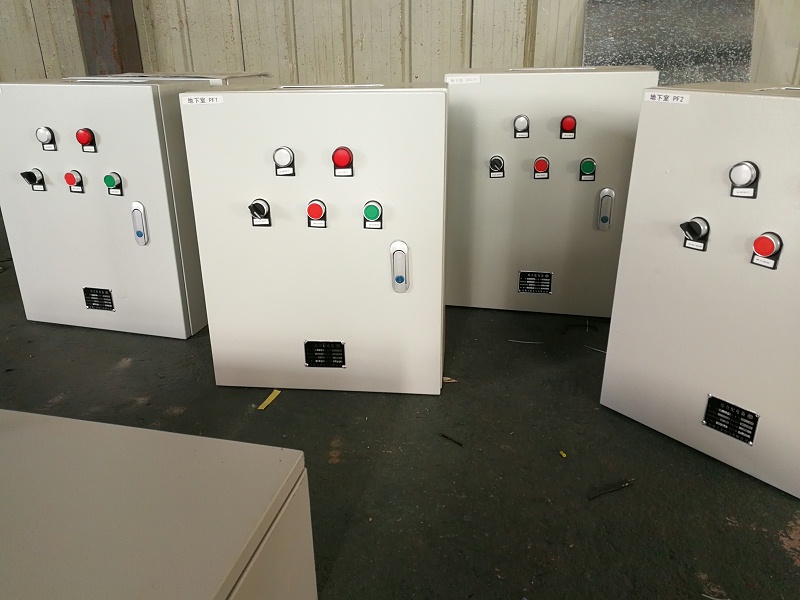

小型低壓配電柜【千亞電氣】

                小型低壓配電柜,小型低壓配電柜, 在選用圖形符號時，應遵循以下原則。

①小型低壓配電柜,當圖形符號存在優選型和其他形式，應盡量采用優選型。在國際標準中，給出的圖形符號有形狀不同或詳細程度不同的幾種形式。不同的圖形符號適用于不同圖樣的使用，但是，在同一張圖紙中應該采用一種形式的圖形符號。在滿足需要的前提下，盡量采用最簡單形式的圖形符號。

②小型低壓配電柜,符號方位不是強制的。在不改變符號含義的前提下，符號可根據圖面布置的需要旋轉或成鏡像放置，但文字和指示方向不得倒置。

③小型低壓配電柜,導線符號可以用不同寬度的線條表示，以突出或區分某些電路、連接線等。

④小型低壓配電柜,圖形符號中一般沒有端子符號。如果端子符號是符號的一部分，則端子符號必須畫出。

⑤小型低壓配電柜,圖形符號一般都畫有引線。在不改變其符號含義的原則下，引線可取不同方向。在某些情況下，引線符號的位置不加限制；當引線符號的位置影響符號的含義時，必須按規定繪制。

              小型低壓配電柜,電氣圖中的文字符號是電氣設備、裝置、元器件的種類字母代碼和功能字母代碼，分基本文字符號和輔助文字符號。采用大寫拉丁字母?；疚淖址柗謫巫帜阜柡碗p字母符號

 ①小型低壓配電柜,用拉丁字母將各種電氣設備、裝置和元器件劃分為23大類，每大類用一個專用單字母符號表示。如R為電阻器，Q為電力電路的開關器件類等。

②小型低壓配電柜,表示種類的單字母與另一字母組成，其組合形式以單字母符號在前，另一個字母在后的次序列出。雙字母符號中的另一個字母通常選用該類設備、裝置和元器件的英文名詞的首位字母，或常用縮略語，或約定俗成的習慣用字母。

③小型低壓配電柜,表示電氣設備、裝置和元器件以及線路的功能、狀態和特征的，通常也是由英文單詞的前一兩個字母構成。它一般放在基本文字符號后邊，構成組合文字符號。

④小型低壓配電柜,補充文字符號的原則 a.在不違背前面所述原則的基礎上，可采用國際標準中規定的電氣技術文字符號。 b.在優先采取規定的單字母符號、雙字母符號和輔助文字符號的前提下，可補充有關雙字母符號和輔助文字符號。
