配電柜接線顏色【千亞電氣】

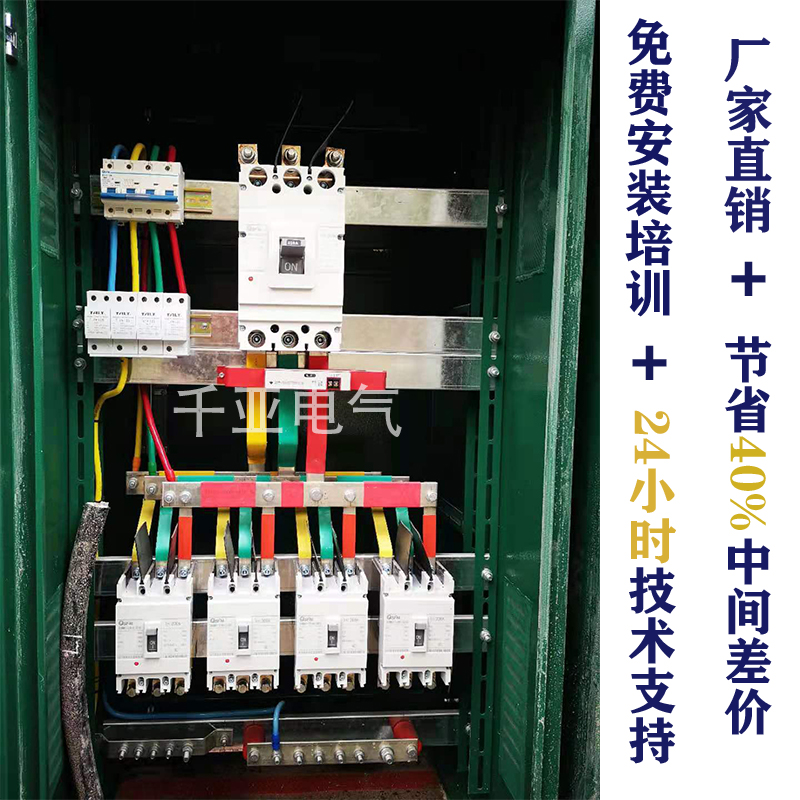

配電柜內的接線顏色遵循嚴格的國家標準，旨在保障用電安全與運維效率。依據我國相關規范，三相電源進線采用黃（L1）、綠（L2）、紅（L3）三色區分，對應A、B、C三相，形成直觀的相位標識體系。中性線（N）統一使用淡藍色，而保護地線（PE）則以黃綠雙色條紋明確標注，嚴禁與其他功能導線混用。

這一色彩體系的科學性體現在多個層面：鮮明的顏色對比便于快速識別線路功能，降低誤接風險；特別是黃綠雙色專屬于保護地線，可有效防止接地端子被錯誤接入帶電回路。在配電柜內部布線時，所有導線均需按此標準執行，且同一路徑的導線顏色應保持高度一致。

實際操作中需注意，當采用多股軟線進行二次回路接線時，雖允許使用黑色或其他顏色，但必須在導線端頭懸掛打印編號的異形套管加以標注。對于特殊用途的直流系統或電子裝置回路，可根據設計要求選用其他顏色，但仍需在圖紙和技術文件中明確說明。

嚴格遵循配電柜接線顏色規范，不僅能提升配電系統的可靠性，更能為日常巡檢、故障排查提供清晰的視覺指引，是電力安全的重要保障。
