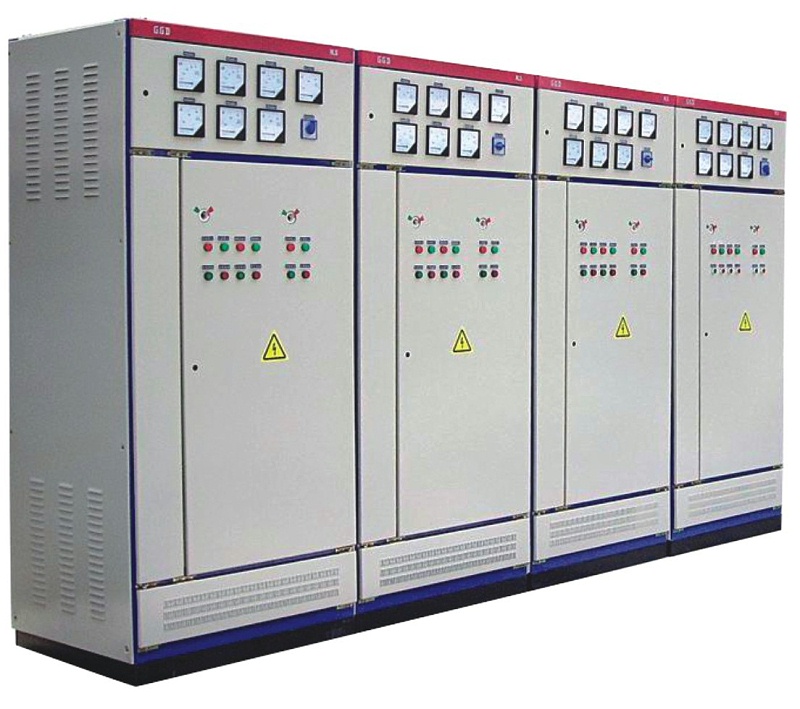

低壓配電柜哪家好【千亞電氣】

        低壓配電柜哪家好, 需用電路圖；表示元件之間的關系、連接方式和特點，需用接線圖。在數字電路中，由于各種數字集成電路的應用，使電路能實現邏輯功能，因此就有反映集成電路邏輯功能的邏輯圖。  根據各電氣圖所表示的電氣設備、工程內容及表達形式的不同，電氣圖通?？煞譃橐韵聨最?。

 一、低壓配電柜哪家好,系統圖或框圖 系統圖或框圖（也稱概略圖）就是用符號或帶注釋的框概略表示系統或分系統的基本組成、相互關系及其主要特征的一種簡圖。它通常是某一系統、某一裝置或某一成套設計圖中的第一張圖樣。系統圖或框圖可分不同層次繪制，可參照繪圖對象的逐級分解來劃分層次。它還可作為教學、訓練、操作和維修的基礎文件，使人們對系統、裝置、設備等有一個大概的了解，為進一步編制詳細的技術 件以及繪制電路圖、接線圖和邏輯圖等提供依據，也為進行有關計算、選擇導線和電氣設備等提供了重要依據。

二、低壓配電柜哪家好,電氣系統圖和框圖原則上沒有區別。在實際使用時，電氣系統圖通常用于系統或成套裝置，框圖則用于分系統或設備。 系統圖或框圖布局采用功能布局法，能清楚地表達過程和信息的流向，為便于識圖，控制信號流向與過程流向應互相垂直。系統圖或框圖的基本形式如下所述。
